Sistemi antivibranti per macchinari, impianti e strutture
Progettazione, produzione, analisi dei materiali, posa e collaudo: un percorso tecnico completo dalla prima analisi alla verifica finale.
Sistemi antivibranti professionali per macchinari,
impianti, strutture e
ambienti sensibili
I sistemi antivibranti Innovacustica sono progettati per ridurre la trasmissione di vibrazioni e risonanze generate da macchinari, impianti e strutture. Attraverso l’impiego di supporti elastici, materiali smorzanti ed elementi tecnici specifici, permettono di migliorare il comportamento acustico delle strutture, aumentare la stabilità dei sistemi costruttivi e limitare la propagazione del rumore verso gli ambienti confinanti.
Le soluzioni vengono definite in funzione delle caratteristiche della sorgente vibrante, della struttura e delle prestazioni richieste.
Cosa sono gli antivibranti e a cosa servono?
Gli antivibranti sono elementi tecnici utilizzati per separare meccanicamente una sorgente vibrante dalla struttura sulla quale è installata. Il loro compito è limitare la trasmissione delle vibrazioni, ridurre le risonanze strutturali e migliorare l’efficacia complessiva dei sistemi di isolamento acustico.
Possono essere impiegati per macchinari industriali, compressori, impianti HVAC, gruppi frigoriferi e linee produttive, ma anche all’interno di pareti, contropareti, controsoffitti, pavimenti e pacchetti costruttivi. Risultano particolarmente utili negli interventi nei quali le basse frequenze e le vibrazioni strutturali rappresentano una componente significativa del disturbo acustico.
Come Funziona l'Isolamento delle Vibrazioni
Un sistema antivibrante si comporta come un filtro meccanico passa-basso: al di sopra di una determinata frequenza — la frequenza naturale del sistema — l'isolamento diventa efficace e la trasmissibilità scende sotto l'unità. Ciò significa che le vibrazioni generate dalla sorgente vengono progressivamente attenuate prima di raggiungere la struttura portante.
I tre parametri fondamentali per la valutazione e la selezione di un sistema antivibrante sono la frequenza naturale del sistema (fn), da mantenere significativamente inferiore alla frequenza eccitatrice — più bassa è la frequenza naturale, maggiore è l'isolamento potenziale; l'efficienza di isolamento (η%), la percentuale di riduzione della forza trasmessa alla struttura rispetto alla forza eccitatrice, con valori tipici indicativi tra il 70% e il 95% a seconda del sistema; e lo smorzamento interno (ζ), il coefficiente che descrive la capacità del materiale di dissipare energia durante le oscillazioni nella zona di risonanza, prevenendo amplificazioni pericolose all'avviamento o allo spegnimento.
Nella scelta del sistema antivibrante corretto vanno considerati il carico statico (peso della macchina e distribuzione sui punti di appoggio), la frequenza di eccitazione dominante, il regime operativo (continuo/discontinuo), le condizioni ambientali (temperatura, agenti chimici, umidità), lo spazio disponibile e la compatibilità con il basamento. Una selezione errata può portare a risonanza anziché isolamento: il supporto tecnico di Innovacustica include l'analisi di questi parametri prima della fornitura.
Frequenza Naturale
Determina la soglia operativa dell'isolamento. Deve essere progettata ben al di sotto della frequenza di eccitazione della sorgente per garantire efficacia.
Efficienza di Isolamento
Parametro che quantifica la riduzione percentuale della forza trasmessa. Dipende dal rapporto tra frequenza eccitatrice e frequenza naturale del sistema.
Smorzamento Interno
Controlla il comportamento del sistema nella zona di risonanza, evitando amplificazioni che potrebbero danneggiare struttura o macchinario durante l'avvio.
Prodotti Antivibranti Innovacustica
Innovacustica progetta e seleziona sistemi antivibranti per applicazioni civili, industriali e impiantistiche. Le soluzioni sono individuate in funzione dei parametri vibroacustici reali del contesto di installazione.
I dati tecnici dettagliati dei prodotti antivibranti — inclusi materiali elastomerici, range di carico, frequenze naturali, coefficienti di smorzamento, dimensioni e tipologie costruttive — sono disponibili nelle schede tecniche ufficiali Innovacustica.

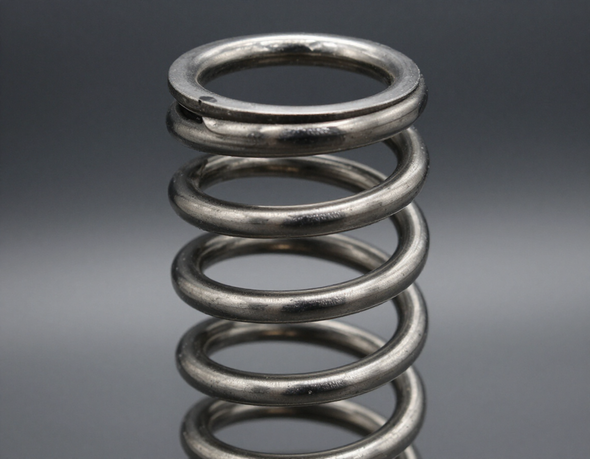

Supporti a Molla
Sistemi con elemento elastico metallico per applicazioni ad alta efficienza di isolamento su basse frequenze. Impiegati tipicamente sotto gruppi frigoriferi, centrali di trattamento aria e macchinari a bassa velocità di rotazione.

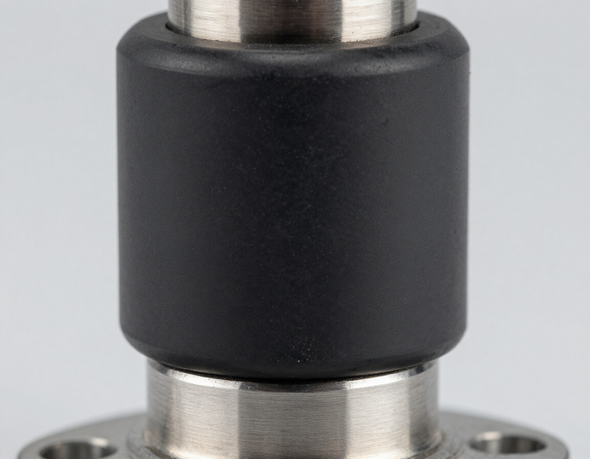

Supporti in Elastomero
Elementi in gomma o materiale elastomerico vulcanizzato per l'isolamento di vibrazioni ad alta frequenza. Disponibili in diverse durezze Shore e geometrie in funzione del carico e della frequenza di eccitazione. Applicazioni tipiche: pompe, compressori, unità di climatizzazione, impianti idraulici.

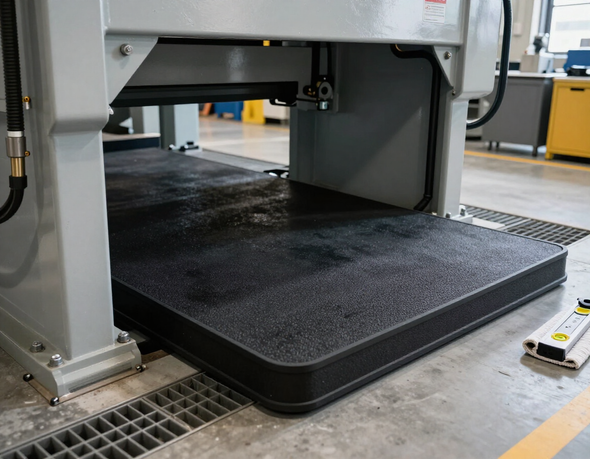

Tappeti e Strati Antivibranti
Materiali in lastre o rotoli da interporre tra macchinario e basamento, o tra strati costruttivi di un pacchetto pavimento. Particolarmente efficaci per la riduzione delle vibrazioni trasmesse via struttura in ambito residenziale e commerciale, dove l'installazione puntuale non è praticabile.
Per informazioni tecniche complete sui prodotti antivibranti Innovacustica, inclusi dati di carico, frequenze di lavoro e certificazioni disponibili, contatta il nostro laboratorio.
Applicazioni e Settori di Utilizzo
I sistemi antivibranti trovano impiego in contesti molto differenti tra loro: dall'industria pesante agli impianti tecnici degli edifici residenziali, fino alle strutture sensibili che richiedono protezione dalle vibrazioni ambientali. Identificare correttamente la tipologia di problema è il primo passo per selezionare la soluzione efficace.
Industria e Macchinari
Presse, compressori, torni, fresatrici, linee di produzione automatizzate e generatori producono vibrazioni continue che si trasmettono a solai, pareti e strutture portanti. I sistemi antivibranti riducono l'energia trasmessa, proteggono la struttura e migliorano il comfort degli operatori in accordo con i requisiti del D.Lgs. 81/2008.
Impianti HVAC e Tecnici
Gruppi frigoriferi, UTA, pompe di calore, ventilatori e centrali idriche installati su solai, coperture o locali tecnici trasmettono vibrazioni e rumore strutturale agli ambienti adiacenti. L'interposizione di elementi antivibranti sui punti di appoggio è una misura tecnica fondamentale per qualsiasi progetto di insonorizzazione impiantistica.
Residenziale e Condominiale
Ascensori, pompe, caldaie e impianti condominiali sono spesso sorgenti di vibrazioni percepite come ronzii o colpi nelle unità abitative. I sistemi antivibranti in abbinamento a pacchetti costruttivi fonoisolanti rappresentano la soluzione tecnica corretta per eliminare le trasmissioni via struttura in edifici residenziali a Napoli e in tutta la Campania.
Strutture Sensibili e Laboratori
Laboratori di misurazione, sale operatorie, centri dati, ambienti con attrezzature ottiche di precisione e studi di registrazione richiedono protezione dalle vibrazioni ambientali provenienti dall'esterno o da impianti interni. In questi contesti l'isolamento antivibrante è un requisito funzionale irrinunciabile.
Per l'integrazione dell'antivibrante in un sistema costruttivo completo, esplora i Pacchetti Costruttivi Innovacustica: Silent Half, Silent One, Silent Two.
Domande Frequenti sugli Antivibranti
Risposte alle domande tecniche più comuni sui sistemi antivibranti: quando si usano, come si differenziano dagli smorzanti, come si installano e quali normative di riferimento esistono.
Qual è la differenza tra un materiale antivibrante e uno smorzante?
Lo smorzante dissipa l'energia vibrazionale già presente in un corpo solido (tipicamente una lamiera o una struttura che vibra), convertendola in calore per effetto viscoelastico. L'antivibrante invece agisce all'interfaccia tra la sorgente e la struttura portante, isolando meccanicamente il percorso di trasmissione. Sono due approcci complementari: lo smorzante riduce l'ampiezza delle vibrazioni del corpo trattato; l'antivibrante impedisce che le vibrazioni si trasmettano da un corpo all'altro.È possibile installare sistemi antivibranti su macchinari già in esercizio?
In molti casi sì. L'installazione di supporti antivibranti sotto macchinari esistenti è tecnicamente realizzabile, ma richiede una valutazione preliminare del carico, della geometria dei punti di appoggio e della frequenza di eccitazione dominante. In alcuni contesti può essere necessario un rilievo vibrometrico prima dell'intervento per selezionare correttamente il sistema. Innovacustica offre supporto tecnico dalla fase di analisi alla fornitura e installazione.Come si sceglie il tipo di antivibrante giusto per una specifica applicazione?
La scelta dipende da diversi parametri: carico statico da sostenere, frequenza di eccitazione principale della sorgente, efficienza di isolamento richiesta, condizioni ambientali (temperatura, presenza di agenti chimici) e spazio disponibile per l'installazione. Un errore comune è selezionare un antivibrante sulla base del solo carico senza considerare la frequenza naturale risultante: se questa si avvicina alla frequenza eccitatrice, si può incorrere in risonanza invece che in isolamento. Il supporto tecnico Innovacustica include la verifica di questi parametri.Gli antivibranti sono soggetti a normative specifiche?
In ambito industriale, la riduzione delle vibrazioni trasmesse ai lavoratori è regolata dal D.Lgs. 81/2008 (Titolo VIII, Capo III), che definisce i valori limite di azione e di esposizione per le vibrazioni al sistema mano-braccio e al corpo intero. In ambito edilizio, le prestazioni acustiche degli elementi costruttivi — inclusi i sistemi antivibranti integrati nei pacchetti pavimento — sono disciplinate dal DPCM 5/12/1997 e dalle norme UNI EN ISO della serie 10140 e 717. Per ogni progetto specifico è consigliabile una verifica della normativa applicabile.Innovacustica effettua anche rilievi vibrometrici prima di proporre una soluzione?
Sì. Il servizio di Rilievi e Collaudi di Innovacustica comprende anche la misurazione e l'analisi delle vibrazioni strutturali, necessarie per caratterizzare correttamente il problema prima di selezionare il sistema antivibrante più adatto. I dati rilevati consentono di scegliere i componenti in modo ingegneristico anziché empirico, massimizzando l'efficacia dell'intervento. Scopri il servizio Rilievi e Collaudi.
CONSULENZA TECNICA ANTIVIBRANTE
Hai un problema di vibrazioni su macchinari, impianti o strutture?
I sistemi antivibranti richiedono una selezione tecnica accurata basata su carico, frequenza e contesto installativo. I tecnici Innovacustica sono a disposizione per analizzare il problema, eseguire rilievi quando necessario e individuare la soluzione più efficace — in Campania e in tutta Italia.
Interveniamo su impianti, industrie, edifici residenziali e commerciali. Sede operativa a Casalnuovo di Napoli
